Uma análise aprofundada de pós grossos e finos: como a distribuição do tamanho das partículas (PSD) impacta a qualidade do revestimento de nylon 01
Na aplicação prática do nylon (PA11, PA12Em processos como a pulverização eletrostática de pó e a imersão em leito fluidizado, defeitos de revestimento como poros, efeito casca de laranja, espessura irregular e afinamento das bordas são frequentemente atribuídos às temperaturas de cura ou ao pré-tratamento do substrato. No entanto, Uma análise técnica aprofundada de cenários de processamento industrial revela que muitas flutuações persistentes de qualidade decorrem diretamente da Distribuição do Tamanho de Partículas (PSD) do pó da matéria-prima. O tamanho das partículas está longe de ser uma métrica simples e singular; os comportamentos físicos distintos das partículas grossas e finas durante a fluidização, o transporte eletrostático e a fusão térmica determinam diretamente o desempenho final do revestimento em termos de resistência à corrosão, resistência mecânica e topometria da superfície.
Durante os processos de pulverização eletrostática e em leito fluidizado, as partículas de pó encontram forças físicas e dinâmicas de transferência de calor fundamentalmente diferentes. Quando as partículas se movem da pistola de pulverização em direção à peça de trabalho sob a ação de um campo elétrico, o arrasto aerodinâmico interage continuamente com a força eletrostática. Partículas finas (tipicamente definidas como aquelas com menos de 20 mícrons) possuem massa mínima e área superficial específica extremamente alta, o que as torna altamente suscetíveis à turbulência do fluxo de ar e à aglomeração. Isso leva ao respingo no bico da pistola. Uma vez depositadas, essas partículas aglomeradas aprisionam ar que tem dificuldade para escapar durante a cura por fusão subsequente, resultando em microfuros ou defeitos de cratera. Por outro lado, partículas grossas (com mais de 80 ou 100 mícrons) apresentam transferência de fluido superior, mas carecem de adesão eletrostática suficiente, causando desprendimento prematuro antes de entrarem no forno ou nivelamento lento durante a fusão, o que se manifesta como padrões severos de casca de laranja.

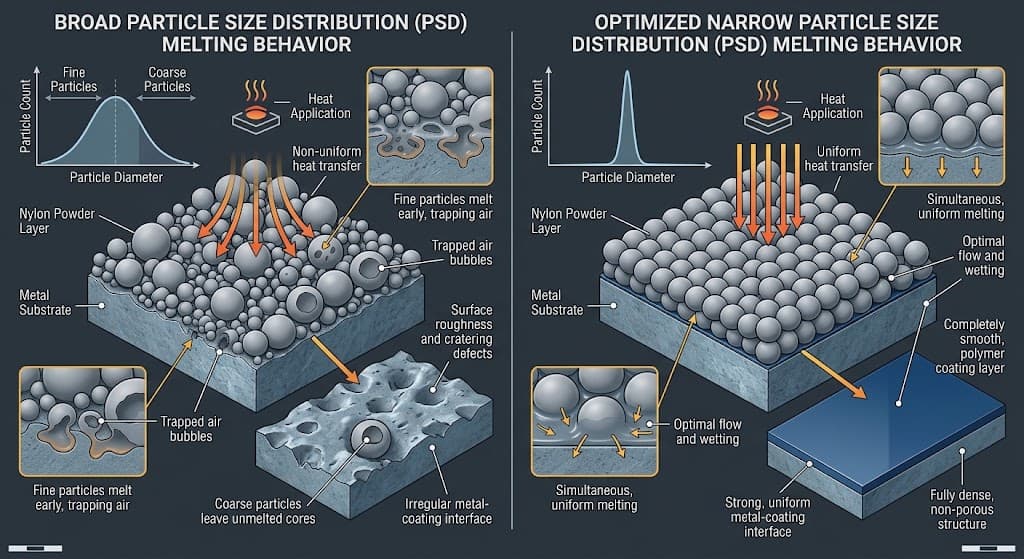

O revestimento em leito fluidizado exige um controle preciso da suspensão da matriz de pó. Um estado de fluidização ideal depende da permeabilidade uniforme do gás através dos vazios das partículas. Uma proporção excessiva de pó fino A presença de partículas grossas induz a formação de canais ou ebulição localizada dentro do leito. Quando peças metálicas pré-aquecidas são imersas, regiões localizadas absorvem aglomerados de pó desnivelados, causando picos de espessura localizados ou tensões térmicas internas. Por outro lado, uma alta concentração de partículas grossas causa o assentamento do fundo do leito, produzindo um gradiente característico onde as seções inferiores são revestidas em excesso, enquanto as bordas superiores permanecem finas. Consequentemente, a amplitude relativa da distribuição (valor Span) fornece um indicador muito mais confiável de compatibilidade da linha do que o tamanho médio das partículas (D50) isoladamente. Pós com ampla distribuição oferecem vantagens de custo, mas a diferença na taxa de fusão entre as frações grossa e fina deixa vazios interfaciais ocultos dentro da camada protetora.
Perguntas frequentes
1. Qual é a sua quantidade mínima de encomenda (MOQ)?
Para pedidos de amostras, recomendamos uma quantidade mínima de 5 kg para garantir a validade do teste.
Para encomendas em grande quantidade, sugerimos que a quantidade mínima seja de 1000 kg; quanto maior a quantidade, menor o custo de envio.
2. Sobre a amostra.
Amostras com peso inferior a 5 kg são gratuitas, o custo do frete não está incluído.
3. Sobre a qualidade.
Possuímos certificação ISO9001 e equipamentos de teste de última geração para garantir que cada lote de produtos seja testado e qualificado antes da entrega.
4. Sobre o prazo de entrega.
Geralmente, as amostras podem ser enviadas em 3 a 5 dias, e os pedidos em grande quantidade podem ser enviados em 7 a 10 dias.
5. Sobre a transação e o método de pagamento.
Aceitamos os métodos de pagamento TT e LC, e as modalidades de negociação EXW, FOB, CIF e CNF.
