Perigos ocultos da higroscopicidade do pó de PA12: a cadeia completa, da falha de impressão à degradação do desempenho a longo prazo 2
Esse processo microquímico desencadeia diretamente flutuações anômalas no Índice de Fluidez (MFI), reduzindo a viscosidade do material e causando fluidez excessiva da poça de fusão, o que por sua vez, isso leva a bordas de vazamento e dimensões fora da tolerância.Um risco ainda maior é que a diminuição do peso molecular cria um "defeito inerente" no componente, fazendo com que sua resistência à fluência e sua vida útil à fadiga apresentem um declínio acentuado durante o uso prolongado subsequente. Isso representa uma catástrofe inaceitável para aplicações de alta confiabilidade, como componentes estruturais automotivos ou dutos aeroespaciais.

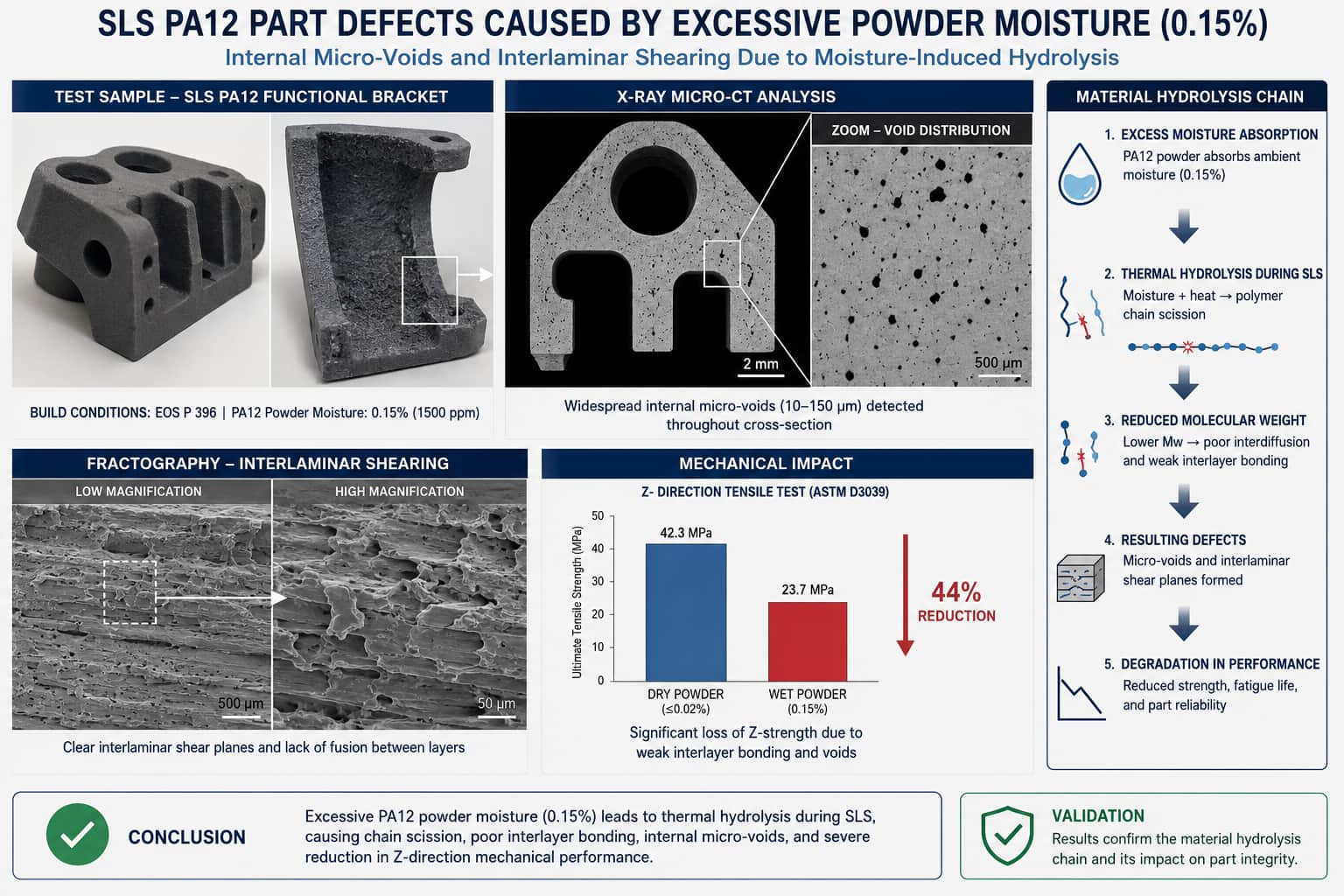

Dados extensivos de testes laboratoriais e longa experiência em produção comprovam a inevitabilidade dessa cadeia de degradação. Experimentos indicam que quando o teor de umidade de Pó PA12 Quando a umidade excede 0,1%, a resistência à tração das peças moldadas normalmente diminui de 15% a 20%, e o alongamento na ruptura pode cair mais de 40%. A observação da superfície de fratura por meio de Microscopia Eletrônica de Varredura (MEV) de alta magnificação revela que os componentes impressos com pó seco exibem características de fratura dúctil, enquanto aqueles impressos com pó higroscópico apresentam microcavidades densas, e as trincas se propagam rapidamente ao longo das bordas desses poros, exibindo um modo de fratura tipicamente frágil. Em um teste de envelhecimento de 1000 horas em temperatura e umidade constantes, a taxa de degradação da resistência mecânica dos componentes preparados com pó higroscópico foi quase duas vezes mais rápida do que a dos componentes secos padrão. Esses dados demonstram claramente que a umidade não representa uma dificuldade temporária de processamento, mas sim uma degradação irreversível do material.
Para combater esse risco oculto, as empresas de tecnologia precisam construir um sistema completo de controle de umidade que abranja desde o armazenamento e a mistura secundária até a secagem com pré-aquecimento. A avaliação das condições do pó baseada exclusivamente na inspeção visual empírica já não atende às rigorosas exigências de precisão da manufatura industrial moderna; a introdução de analisadores de umidade de alta precisão para detecção quantitativa é uma linha de defesa indispensável. Ao mesmo tempo, para o pó reciclado (pó antigo) que é reutilizado, taxas de renovação rigorosas e fluxos de processo de desumidificação e secagem devem ser formulados. Somente compreendendo e interceptando profundamente o caminho destrutivo das moléculas de água nas cadeias de polímero em nível microscópico, as empresas de manufatura B2B podem eliminar fundamentalmente as falhas de impressão e garantir que cada componente de PA12 entregue possua confiabilidade de serviço impecável a longo prazo.
