Utilização adequada de náilon modificado reciclado: proporção de mistura e técnicas de compensação de desempenho 01
No campo atual da moldagem por injeção e aplicações de plásticos de engenharia, a utilização adequada de náilon reciclado modificado — como o PA6 reciclado e PA66—evoluiu muito além de uma mera estratégia de redução de custos. Tornou-se um elemento central na sustentabilidade da cadeia de suprimentos e na gestão da pegada de carbono. No entanto, muitas empresas manufatureiras frequentemente se deparam com quedas abruptas de desempenho na produção prática. Problemas como perda repentina de resistência do produto durante a moldagem contínua, resistência insuficiente à fadiga, falha frágil de peças estruturais sob baixas temperaturas e severas estrias ou bolhas prateadas causadas por degradação hidrolítica são comuns. A causa principal não é a inutilização inerente do náilon reciclado, mas sim a falta de um conhecimento profundo sobre os mecanismos de degradação da cadeia molecular da poliamida durante o processamento térmico repetido, juntamente com a ausência de controles precisos da taxa de adição e de técnicas correspondentes de compensação de desempenho em nível molecular.
Em cenários reais de engenharia, as resinas de nylon demonstram extrema sensibilidade à exposição térmica, às forças de cisalhamento mecânico e à umidade residual. Durante cada fusão térmica e passagem sob alto cisalhamento através da rosca de uma máquina de moldagem por injeção, as ligações amida ao longo da cadeia principal da poliamida enfrentam um risco significativo de clivagem, levando à redução do peso molecular e a uma distribuição de peso molecular mais ampla. Para nylon reciclado reforçado com fibra de vidro, o cisalhamento mecânico causa, adicionalmente, uma severa degradação do comprimento da fibra, onde o comprimento médio da fibra de vidro pode cair de 200-300 micrômetros para menos de 100 micrômetros, comprometendo diretamente as propriedades originais de tração e impacto do material. A mistura direta de altas porcentagens de material reciclado com resina virgem, sem um pré-tratamento rigoroso, resulta em uma aparência superficial ruim com fibras expostas, bem como em uma queda acentuada na resistência à fadiga interna, prejudicando seriamente a estabilidade da qualidade do produto.

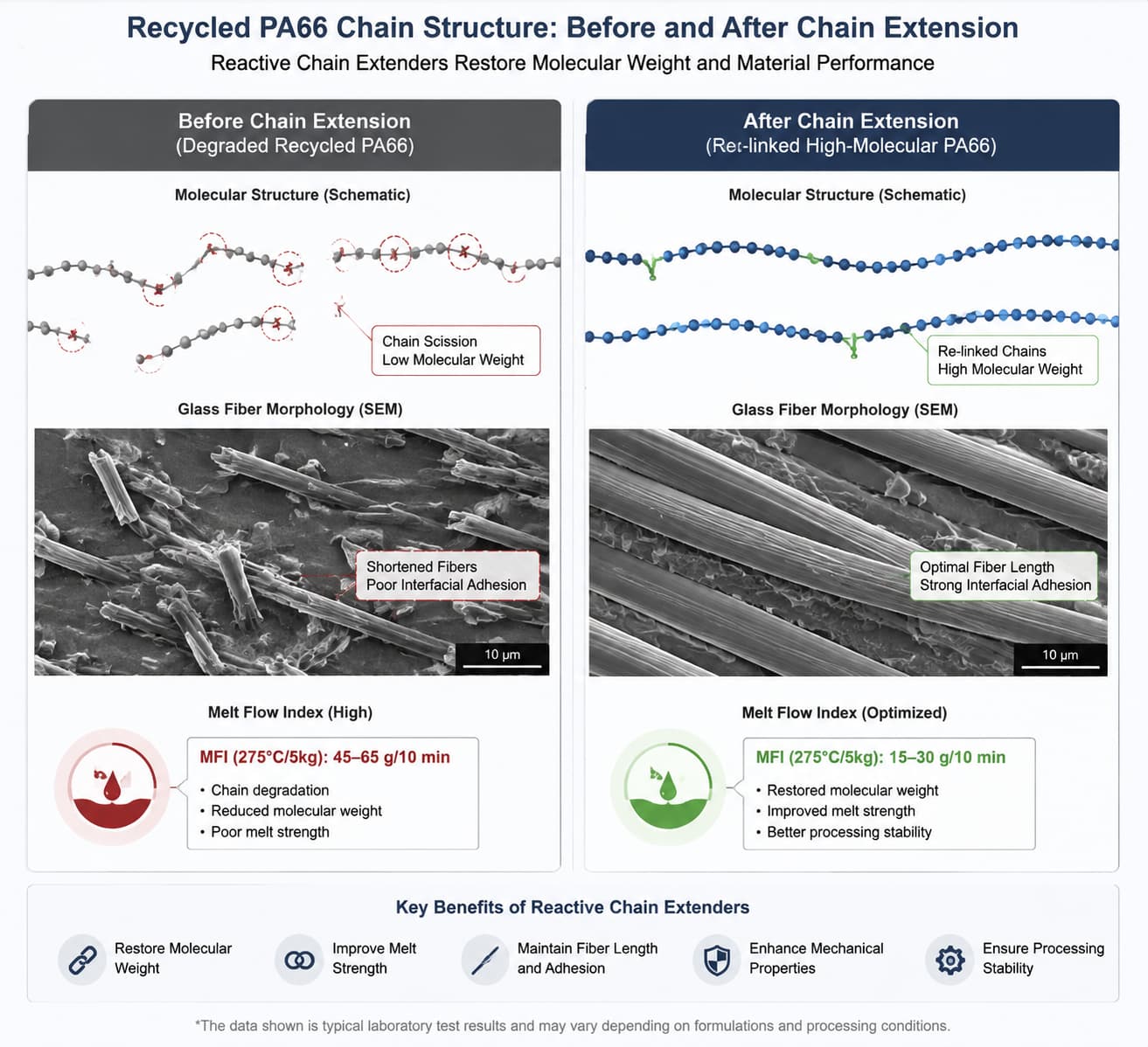

Estabelecer padrões confiáveis para o uso náilon recicladoO pré-requisito fundamental é uma compreensão precisa da evolução das propriedades durante o reprocessamento. Análises termogravimétricas e testes de índice de fluidez (MFR) revelam que, à medida que as iterações de reciclagem aumentam ou as proporções de material moído se elevam, o MFR aumenta de forma não linear, refletindo a quebra das cadeias moleculares e a perda de viscosidade. Além disso, os grânulos reciclados absorvem a umidade ambiente rapidamente durante o armazenamento. Se não forem submetidos a uma secagem rigorosa com dessecante antes do processamento, a umidade residual desencadeia hidrólise severa em altas temperaturas, rompendo rapidamente as cadeias poliméricas. Portanto, o estabelecimento de um protocolo rigoroso de pré-secagem para manter o teor de umidade estritamente abaixo de 0,1% (idealmente abaixo de 0,05%) dentro da tremonha serve como base indispensável para o funcionamento de qualquer método de compensação de desempenho.
Com relação às proporções de adição, a experiência em engenharia e os dados empíricos demonstram que não existe uma "proporção áurea" universal. Em vez disso, As proporções devem ser categorizadas com base nos requisitos da aplicação final, nas demandas de carga estrutural e na dinâmica de preenchimento do molde. Para peças não estruturais ou componentes industriais com padrões estéticos mínimos, as proporções de material reciclado podem atingir 25% a 30%, onde a resistência à tração e o módulo de flexão geralmente permanecem em torno de 85% a 90% dos níveis do material virgem. No entanto, para componentes estruturais de precisão sujeitos a cargas dinâmicas, alto impacto ou alta fadiga, a taxa de reciclagem deve ser estritamente limitada a 10% a 15%. Exceder 30% de conteúdo de material reciclado frequentemente induz uma queda catastrófica no alongamento na ruptura e na resistência ao impacto com entalhe, enquanto a reologia da massa fundida torna-se altamente instável, levando à alternância de rebarbas e falhas de injeção durante a moldagem por injeção.
Perguntas frequentes
1. Qual é a sua quantidade mínima de encomenda (MOQ)?
Para pedidos de amostras, recomendamos uma quantidade mínima de 5 kg para garantir a validade do teste.
Para encomendas em grande quantidade, sugerimos uma quantidade mínima de 1000 kg; quanto maior a quantidade, menor o custo de envio.
2. Sobre a amostra.
Amostras com peso inferior a 5 kg são gratuitas, o custo do frete não está incluído.
3. Sobre a qualidade.
Possuímos certificação ISO9001 e equipamentos de teste de última geração para garantir que cada lote de produtos seja testado e qualificado antes da entrega.
4. Sobre o prazo de entrega.
Geralmente, as amostras podem ser enviadas em 3 a 5 dias, e os pedidos em grande quantidade podem ser enviados em 7 a 10 dias.
5. Sobre a transação e o método de pagamento.
Aceitamos os métodos de pagamento TT e LC, e as modalidades de negociação EXW, FOB, CIF e CNF.
