Solução definitiva para rugosidade superficial do pó de PA12 tradicional: Implementação em engenharia da tecnologia de esferoidização 02

Eliminar esse problema de engenharia exige abandonar a destruição física dos limites geométricos do material causada pelo esmagamento mecânico e recorrer, em vez disso, à tecnologia de esferoidização de alta precisão para remodelar a morfologia microscópica das partículas de PA12. Partindo dos princípios da física dos materiais e do projeto estrutural, uma esfera perfeita possui a área de superfície específica mínima absoluta no espaço tridimensional. Isso implica que, quando o pó de PA12 é remodelado em partículas esféricas lisas e minúsculas, a área de contato entre as partículas é minimizada ao extremo, enfraquecendo drasticamente as forças de Van der Waals e a atração eletrostática originalmente induzidas por características multiangulares acentuadas.

A aplicação prática da tecnologia de esferoidização na engenharia concreta geralmente se baseia em processos de remodelação termomecânica de alta tensão de cisalhamento ou em processos de fusão e expansão por plasma térmico. Nesse fluxo de trabalho tecnológico precisamente controlado, o pó de PA12 tradicional e irregular é introduzido em um campo termofísico específico. Sob uma faixa de temperatura rigorosamente controlada, tipicamente gerenciada com precisão entre o ponto de fusão e o ponto de amolecimento inicial do material, a camada superficial das partículas de pó sofre uma semifusão instantânea em nível micrométrico. Nesse ponto, a tensão superficial na mecânica dos fluidos começa a dominar o processo de remodelação, forçando a fase líquida fundida a se contrair espontaneamente em direção ao centro. Essa ação envolve e arredonda perfeitamente os cantos vivos e as bordas irregulares originais, que subsequentemente se condensam e cristalizam em microesferas altamente esféricas e lisas.

Essa remodelação microscópica proporciona ganhos revolucionários em desempenho físico para o processo de impressão 3D. Primeiramente, o pó de alta esfericidade demonstra excelente fluidez, comportando-se de forma semelhante a um líquido. As partículas deslizam e se organizam suavemente à frente do rolo de recobrimento como minúsculos rolamentos de esferas, eliminando completamente o trincamento do leito de pó causado pelo arrasto das lâminas. Em segundo lugar, como as partículas esféricas atingem um empacotamento geométrico compacto — alcançando uma densidade aparente extremamente alta — os vazios microscópicos dentro da camada de pó são comprimidos ao limite. Após a irradiação a laser, o pó esférico exibe um comportamento de absorção de calor e difusividade térmica altamente uniformes. A Taxa de Fluxo de Fusão (MFR) drasticamente aprimorada permite que a tensão superficial abaixo da linha de liquidus induza as gotículas fundidas a se espalharem de forma rápida e uniforme, eliminando rapidamente os microgases aprisionados antes da solidificação. Isso não apenas amplia significativamente a janela térmica de processamento, mas também elimina fundamentalmente a concentração de tensão térmica causada pela anisotropia das partículas, resultando em componentes estruturais impressos com superfícies tão lisas e delicadas quanto as produzidas por moldes de injeção de alta precisão.

Por meio de uma rigorosa validação de engenharia envolvendo 100.000 ciclos de revestimento e varredura dinâmica contínua em vários lotes, uma série de indicadores físicos precisos e dados experimentais revelaram o impacto decisivo da esferoidização. Pó PA12 sobre a qualidade de engenharia de macroprodutos. Testado por meio de fluxômetros Hall de dinâmica de fluidos padrão e medições dinâmicas do ângulo de repouso, os indicadores gerais de fluidez do pó de PA12 remodelado por esferoidização melhoraram em mais de 35% em comparação com o pó triturado mecanicamente de forma tradicional, com aceleração significativa da velocidade de fluxo por gravidade. Isso significa que, em linhas de produção industrial de alta velocidade, o transporte e a distribuição de materiais tornam-se excepcionalmente estáveis.

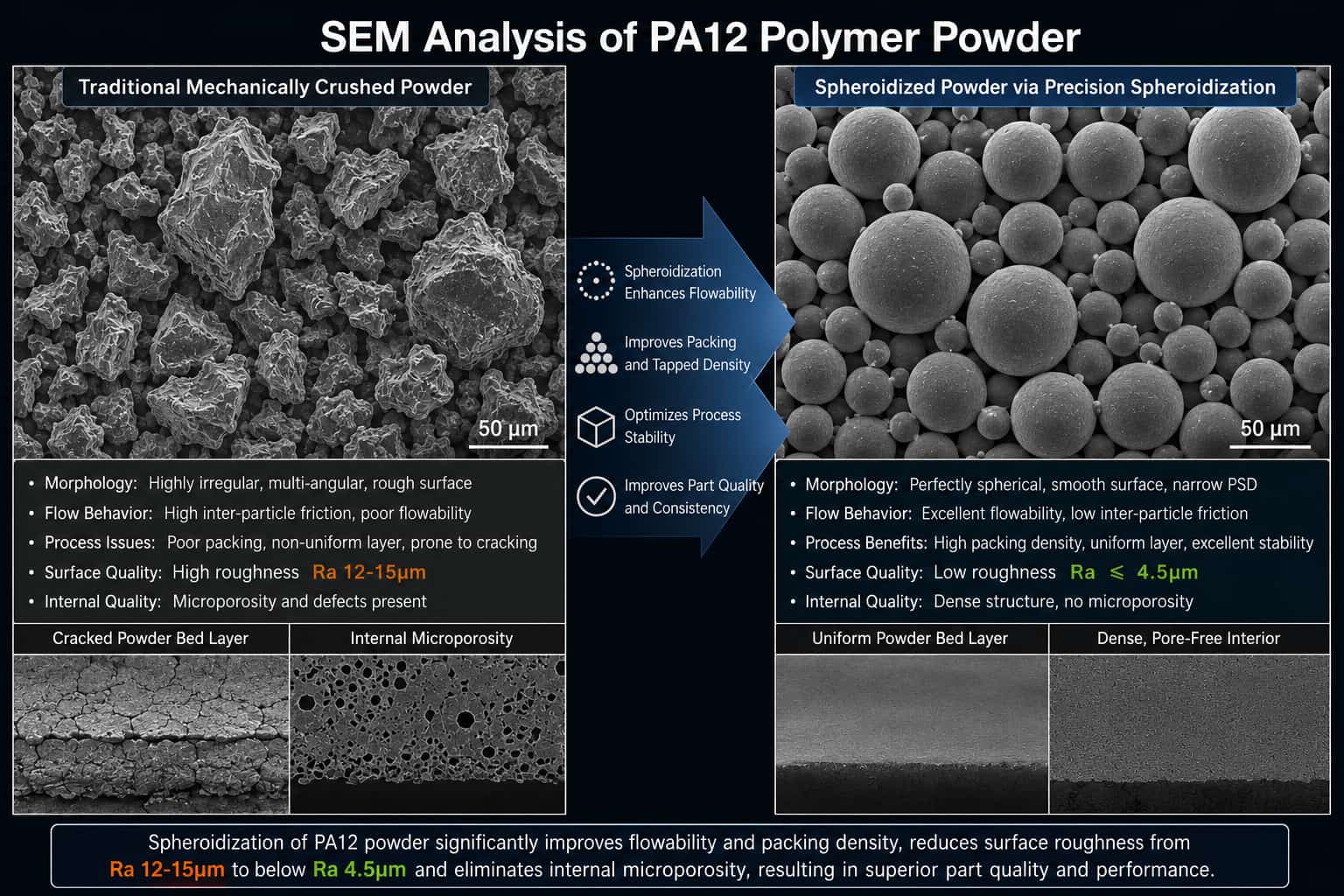

Em experimentos comparativos de impressão SLS com espessura de camada idêntica (padrão de 0,12 mm), o valor de rugosidade superficial Ra dos componentes formados com pó tradicional geralmente varia entre 12 e 15 micrômetros, apresentando uma textura nitidamente áspera e granular ao toque. Por outro lado, o valor de rugosidade superficial Ra dos componentes impressos com pó esferoidizado é menor. Pó PA12 A granulometria cai drasticamente para menos de 4,5 mícrons, apresentando uma textura fosca refinada. Isso elimina imensamente etapas de pós-processamento tediosas e demoradas, como jateamento de areia e polimento vibratório.

Dados ainda mais encorajadores provêm de testes aprofundados de propriedades mecânicas. Quando os componentes formados foram seccionados e colocados sob um Microscópio Eletrônico de Varredura (MEV) para observação micromorfológica das superfícies de fratura, os técnicos de laboratório descobriram que a porosidade microscópica, universalmente presente em componentes de pó tradicionais, caiu drasticamente de 2,8% para menos de 0,3%, atingindo um estado quase denso e livre de defeitos no interior do material. Em testes de resistência à tração e tenacidade ao impacto realizados por meio de máquinas de ensaio de tração mecânica, graças à fusão perfeita de partículas esféricas isotrópicas na poça de fusão, o eixo Z (a direção perpendicular ao empilhamento das camadas de impressão), que tradicionalmente representa um gargalo de desempenho na impressão 3D, superou com sucesso o problema da "delaminação interlaminar". Sua taxa geral de retenção de resistência mecânica no eixo Z aumentou em quase 25%, alcançando um salto equilibrado tanto na resistência à tração quanto no alongamento na ruptura. Isso não é apenas uma melhoria na aparência física da superfície, mas um salto tecnológico de engenharia abrangente que utiliza a remodelação geométrica microscópica do material para impulsionar a fabricação B2B de alta qualidade e viabilizar a produção em série de peças estruturais de uso final de alta resistência e tenacidade.
