Três soluções para superfícies de alto brilho sem perda de resistência para resolver problemas de exsudação e fibras flutuantes de fibra de vidro 1

No setor de plásticos de engenharia, particularmente no que diz respeito aos polímeros reforçados com alta porcentagem de fibra de vidro usados ​​em componentes estruturais leves, a "extrusão de fibras" e a rugosidade superficial continuam sendo desafios persistentes que restringem sua integração em eletrônicos de consumo de alta qualidade, interiores automotivos e invólucros médicos de precisão. Equipes técnicas de compras no exterior frequentemente se deparam com amostras que apresentam uma aparência fosca e esbranquiçada, com veios prateados entremeados — sinais reveladores de exposição de fibras. Uma resposta comum, porém falha, na oficina de processamento, envolve aumentar indiscriminadamente as temperaturas de injeção ou sobrecarregar os lubrificantes padrão. Isso invariavelmente desencadeia uma queda catastrófica em propriedades mecânicas como resistência ao impacto e módulo de tração, criando uma lacuna crítica de credibilidade entre fornecedores e compradores industriais B2B.

A resolução deste problema exige uma investigação em microrreologia e termodinâmica interfacial. A flutuação das fibras tem origem nas diferentes taxas de cisalhamento, viscosidades e comportamentos de contração de cristalização entre a fibra de vidro inorgânica e a matriz de resina orgânica (como PA6 ou PA66) à medida que a frente de fusão avança. Ao entrar na cavidade do molde, a resina congela rapidamente em contato com o aço frio, criando uma camada superficial solidificada. Simultaneamente, forças de cisalhamento internas empurram as fibras rígidas e não uniformes para fora. Se a matriz polimérica não conseguir envolver essas fibras com rapidez suficiente devido à viscosidade local inadequada ou à má molhabilidade, as fibras rompem a frente de fusão. Portanto, manter um brilho superficial de alta qualidade, ao mesmo tempo que se garante a integridade da matriz estrutural, requer uma síntese calculada de modificação da reologia da resina, ancoragem química interfacial e gerenciamento térmico avançado da moldagem.

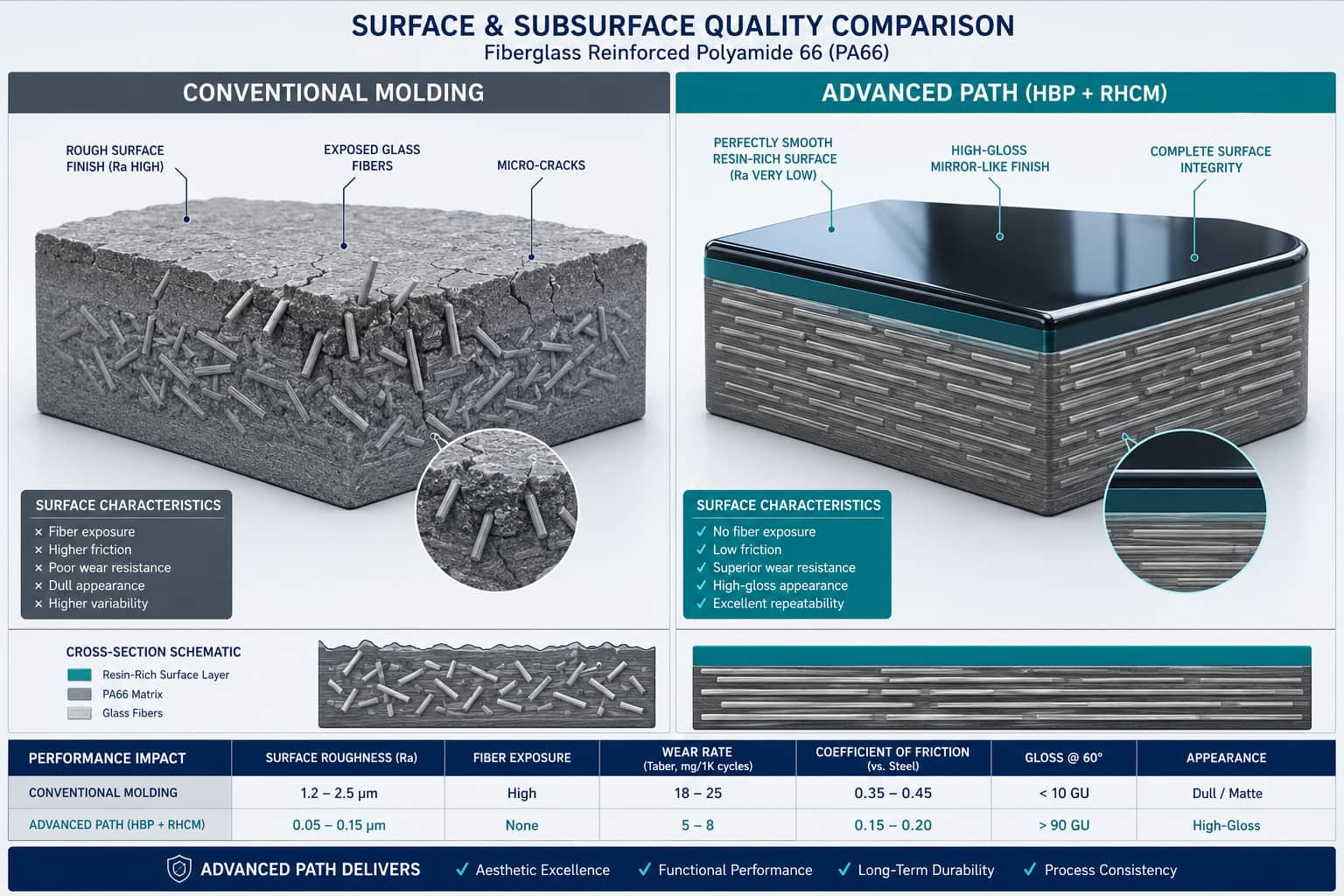

A primeira via dita o "Equilíbrio Microrreológico". Em vez de degradar o comprimento da fibra — o que reduz drasticamente o comprimento de onda crítico de fratura e diminui a resistência ao impacto — a excelência em engenharia concentra-se na modificação da distribuição de massa molecular da matriz polimérica, combinada com a integração de polímeros hiperramificados (HBPs) ou modificadores reológicos reativos. A introdução de estruturas hiperramificadas especializadas em percentagens fracionárias diminui drasticamente a viscosidade aparente e o índice não newtoniano em zonas de alto cisalhamento, sem interromper a estrutura macromolecular primária. Essa massa fundida altamente fluida encapsula e molha as fibras instantaneamente, construindo uma camada limite lubrificante densa e rica em resina ao longo da interface da ferramenta. Validações empíricas confirmam que essa configuração reduz a rugosidade superficial (Ra) de 2,4 µm para menos de 0,4 µm, enquanto os grupos funcionais terminais dos HBPs promovem a reticulação in situ com as extremidades das cadeias de náilon, resultando em um aumento de 5% a 8% na resistência ao impacto com entalhe.
