Três soluções para superfícies de alto brilho sem perda de resistência para resolver problemas de exsudação e fibras flutuantes de fibra de vidro.

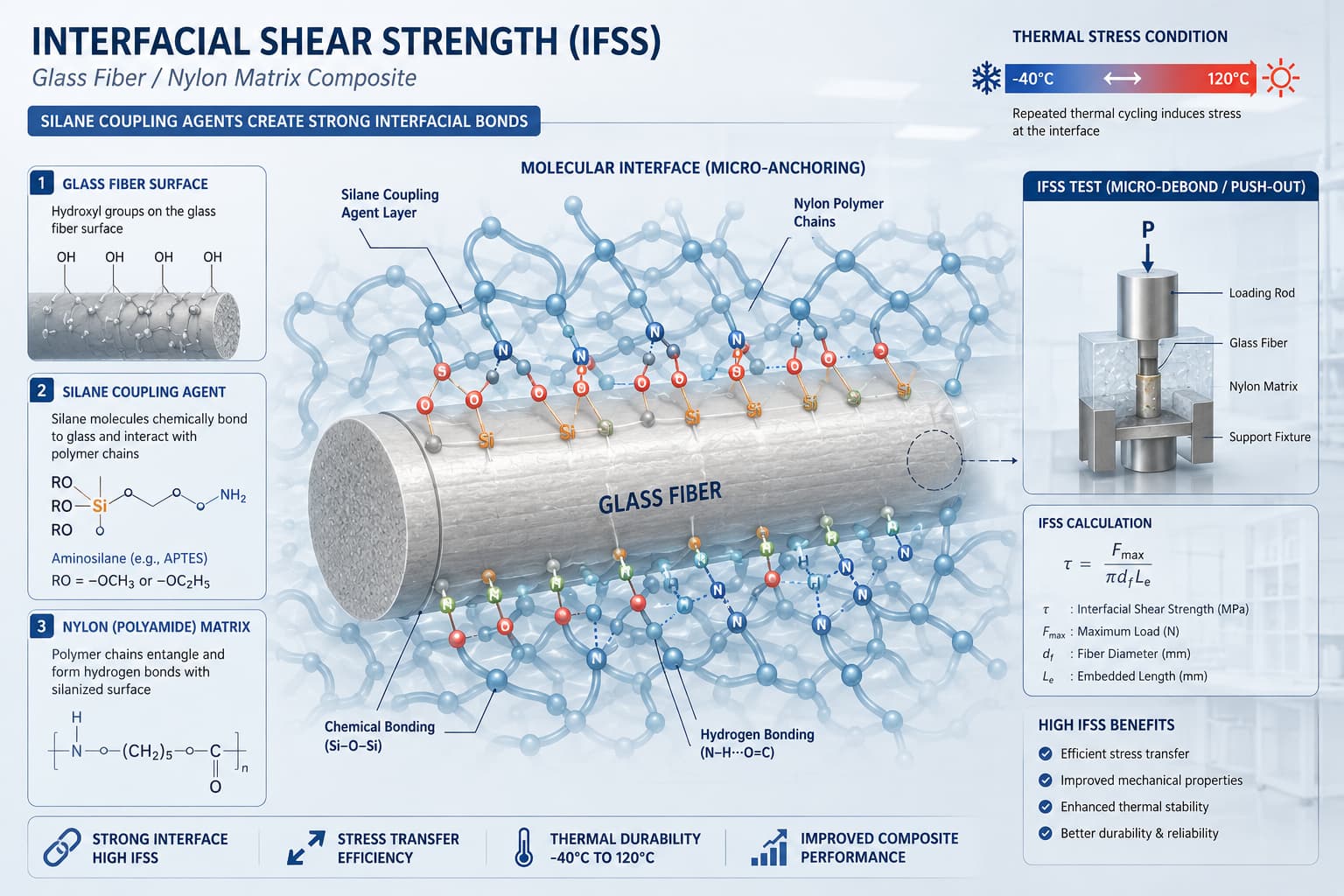

O segundo caminho aborda "Afinidades interfaciais e ancoragem químicaA exposição das fibras é frequentemente exacerbada pela delaminação interfacial devido a diferenciais de tensão localizados durante a contração térmica diferencial. Ao utilizar agentes de acoplamento de silano avançados para o revestimento secundário da superfície da fibra, juntamente com a mistura in situ de segmentos de reforço de alta rigidez e baixo peso molecular, estabelece-se uma zona de transição interfacial altamente resiliente. Essa metodologia otimiza a Resistência ao Cisalhamento Interfacial (IFSS). Sob altas pressões de injeção, as robustas ligações químicas mantêm as cadeias poliméricas rigidamente fixadas à geometria da fibra, prevenindo a separação de fases mesmo sob gradientes agressivos de cisalhamento na parede. Em testes estruturais automotivos submetidos a ciclos térmicos rigorosos (de -40 °C a 120 °C), os componentes projetados com essa ancoragem interfacial demonstram reflexão zero da fibra sob iluminação intensa, preservando mais de 92% do seu módulo de flexão inicial após envelhecimento prolongado.
A terceira via técnica combina a dinâmica física dos materiais com a Moldagem por Ciclo Térmico Rápido (RHCM). As práticas convencionais de injeção mantêm a temperatura do molde entre 80 °C e 100 °C, forçando a matriz de náilon a solidificar instantaneamente ao contato com a ferramenta e deixando as fibras vulneráveis à migração superficial. O RHCM (Moldagem por Resfriamento Rápido de Fibra de Vidro) supera esse problema empregando vapor superaquecido ou indução de alta frequência para elevar a temperatura da superfície do molde acima de 150 °C — ultrapassando a temperatura de transição vítrea (Tg) e a frente de cristalização da poliamida — pouco antes da injeção. A matriz permanece em um estado ultrafluido, replicando perfeitamente a microtextura da ferramenta enquanto as fibras de vidro são compactadas profundamente no núcleo do componente. Após o preenchimento, o resfriamento rápido com água solidifica a peça. Essa configuração neutraliza o efeito de cisalhamento da camada superficial. Dados de produção indicam que a poliamida reforçada com 50% de fibra de vidro processada via RHCM atinge um índice de brilho especular acima de 85% e elimina completamente as linhas de solda, além de apresentar um aumento de aproximadamente 3% na resistência à tração devido ao alinhamento cristalino superior.
Esses três vetores técnicos operam não como soluções isoladas, mas como um conjunto integrado de ferramentas, adaptado aos parâmetros de custo, capacidades de ferramental e benchmarks de desempenho específicos de compradores internacionais. Ao utilizar a modificação reológica como base da química do substrato, adicionar ancoragem interfacial e adotar gerenciamento térmico para geometrias premium, é totalmente viável fornecer brilho superficial semelhante a um espelho, mantendo de 30% a 60% de resistência. reforço de fibra cargas. Essa metodologia empírica preenche a lacuna entre a teoria científica e a execução na linha de produção, servindo como uma alavanca comercial robusta em aquisições de manufatura global de alta qualidade.
