Embora o nylon puro apresente excelentes propriedades gerais, seu desempenho em condições extremas apresenta limitações notáveis. Quando temperaturas operacionais excedem 120 °C ou sob cargas mecânicas constantes, os produtos de nylon não modificado são propensos à deformação por fluência e degradação da resistência. A prática da engenharia demonstra que, a 150 °C, a resistência à tração do nylon 6 padrão pode diminuir em mais de 40%, restringindo significativamente sua aplicação em componentes críticos. Para superar essas barreiras de desempenho, engenheiros de materiais desenvolveram o reforço de fibras como uma solução inovadora.
O reforço com fibra de vidro representa o método de modificação mais clássico e econômico. Com 30% de carga, os compósitos de nylon atingem uma resistência à tração de 150-180 MPa – um aumento de 2 a 3 vezes em relação aos 60 MPa originais. O módulo de flexão salta de 2,5 GPa para 8-10 GPa. Mais notavelmente, a temperatura de deflexão térmica (HDT) sobe de 65 °C para mais de 200 °C, permitindo aplicações em ambientes de compartimento de motor. Na prática, esses nylons reforçados substituem com sucesso componentes metálicos em coletores de admissão e tubulações de turbocompressores, alcançando uma redução de peso de 30% a 40%.

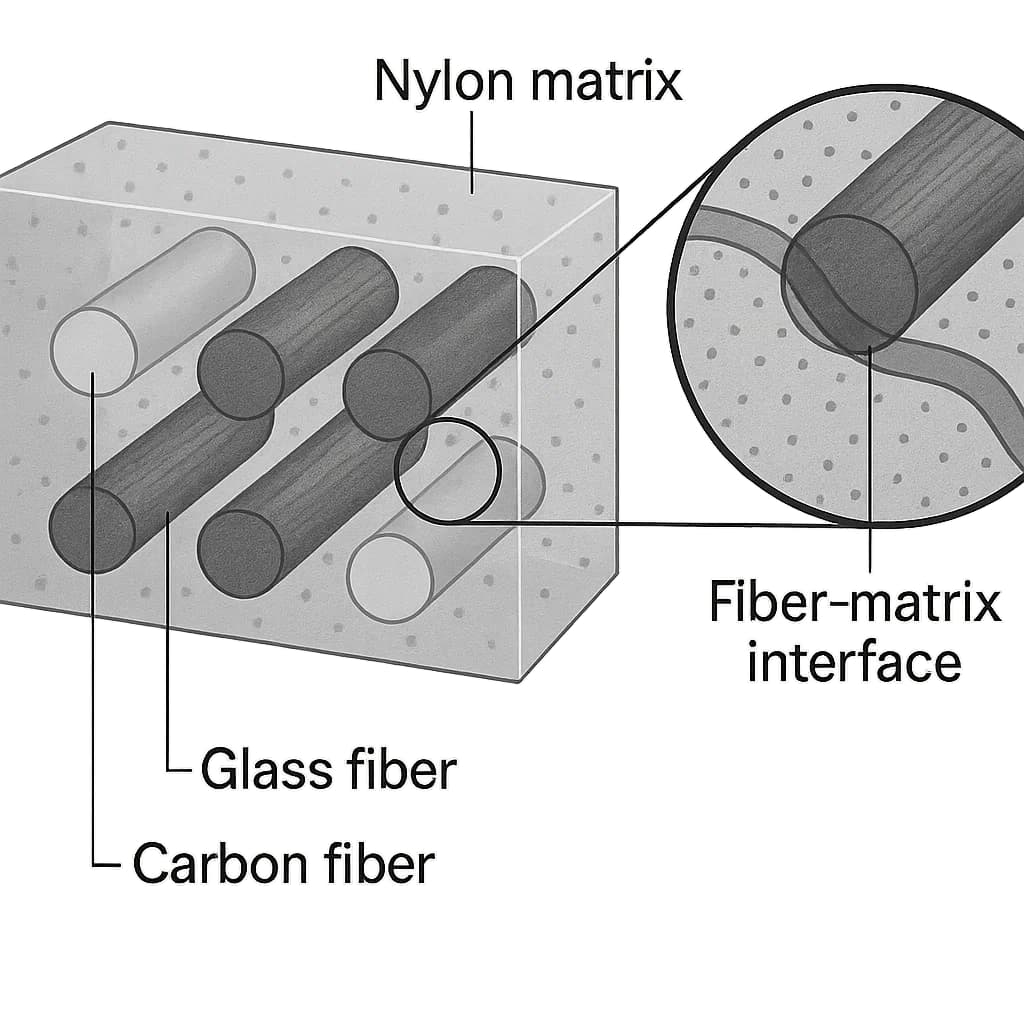

Microestruturalmente, o reforço de fibras imita a arquitetura do concreto armado. As fibras de vidro de 10 a 20 μm de diâmetro funcionam como microvergalhões que suportam as cargas primárias, enquanto a matriz de nylon transfere as tensões. Essa sinergia decorre de três mecanismos: o alto módulo da fibra (72 GPa) restringe a deformação da matriz; a rede de fibras impede o deslizamento da cadeia molecular; e a ligação interfacial eficaz garante a transferência de tensões. No entanto, essa abordagem introduz anisotropia – a resistência longitudinal pode dobrar os valores transversais, exigindo um projeto cuidadoso da orientação das fibras.
O reforço de fibra de carbono representa uma tecnologia premium. Além da mecânica superior (resistência à tração de 500 MPa), ele confere funcionalidades únicas: resistividade volumétrica降至10Ω·cm para dissipação estática; blindagem EMI >60dB; condutividade térmica aumentada de 5 a 8 vezes. Essas propriedades o tornam ideal para estruturas de drones e componentes de satélite, embora seu alto custo (10 a 15 vezes a fibra de vidro) limite sua adoção generalizada.
A otimização do reforço requer a resolução de desafios interfaciais. Fibras não tratadas apresentam baixa adesão, criando concentrações de tensões. Agentes de acoplamento de silano podem triplicar a resistência ao cisalhamento interfacial. Soluções mais avançadas empregam poliolefinas enxertadas com anidrido maleico como compatibilizantes, formando pontes moleculares com as aminas terminais do náilon. Dados mostram uma melhora de 50% na resistência ao impacto e uma redução de 30% na absorção de água.
Para lidar com o desgaste dos equipamentos, o processamento moderno oferece diversas soluções: parafusos revestidos de carboneto de tungstênio duram 5 vezes mais; cilindros bimetálicos possuem revestimentos de liga de fundição centrífuga; parafusos de barreira inovadores minimizam a quebra das fibras. Esses avanços permitem a produção estável de compósitos com 50% de fibra.
As tendências futuras concentram-se em três direções: fibras curtas (3-6 mm) ganham tração para melhor fluidez e acabamento superficial; sistemas minerais híbridos (por exemplo, fibra de vidro/talco) mantêm 85% de desempenho com redução de 20% no custo; termoplásticos de fibra longa (LFT) com fibras de 10-25 mm aproximam-se das propriedades metálicas. Essas inovações estão revolucionando aplicações leves, desde bandejas de baterias de veículos elétricos até juntas robóticas.
